MPI作业#

运行MPI作业时，节点与CPU应由SkyForm AIP调度获得，而不是在命令行中指定。当节点工作不正常或节点上CPU被其他作业占用时，作业会等待而不能及时运行。另外，由SkyForm AIP调度的MPI作业，当节点失败时，作业可以有选择地自动在其他节点上重启。所以，除非万不得已，MPI运行的节点应该由调度器来动态决定，而不是作业提交命令行中指定，或者在mpirun的命令行中指定。

可喜的是，很多常用的MPI能够自动识别AIP调度所分配的节点，用户的mpirun/mpiexec命令行可以变的很简单。

通过AIP运行MPI可以无需设置免密ssh，确保系统安全并省去不必要的设置和排错。除此之外，对于跨节点的MPI作业，AIP随时监控远程MPI任务的进程以及MPI任务进程的资源（CPU、内存、IO、文件读写、GPU等）使用情况，以便执行系统设置的资源使用上限。当用户需要杀掉MPI作业时，AIP也会保证自动清理远程MPI任务的所有进程。

AIP包含一个名为rsh的远程MPI任务分发和控制工具，该工具只能在AIP的作业中运行。MPI启动时只要定义使用rsh（而不是缺省的ssh）作为远程任务分发工具，就可以实现MPI进程在AIP里的资源使用监控和结束是的清理功能。

下表列出各种MPI与AIP的集成支持：

MPI	MPI自动识别AIP分配的节点和CPU	不依赖免密ssh	监控并在杀作业是自动清理所有 MPI远程进程
Intel MPI	支持	支持	支持
MPICH	支持	支持	支持
MVAPICH	支持	支持	支持
OpenMPI	MPI启动脚本	支持	支持
P latform/HP/IBM MPI	MPI启动脚本	支持	支持

很多商业软件如Fluent、Abaqus、StarCCM+等内含Intel MPI，求解程序在AIP里可以实现深度集成。

提交MPI作业前先设置MPI环境，如使用module load或source环境文件。在提交前设置的环境会自动复制到作业运行的环境中。然后在作业提交命令中指定需要的资源。作业提交时的资源请求描述常用的两个参数

-n 指定CPU核数
-R span[ptile=x] 指定每个节点上的核数

例子：提交一个需要总数为128个核，每个节点上32个核的MPI作业（LSF兼容命令，下同）。

module load mpi/mpich-x86_64
bsub -n 128 -R span[ptile=32] mpirun myprogram

以上例子中，mpirun的命令行中无需定义-hostfile、-machinefile、-np等不用调度器时必须定义的参数，MPI可以自动识别AIP为作业分配的节点和CPU。这样就不需要编写MPI作业提交命令。只要熟悉命令行就可以灵活的直接提交MPI。

-R参数定义AIP作业所需的资源，-R参数中的其他语法参考man csub里-R的说明。

备注

-R span[ptile=32]不是必须的，若不指定，AIP会先把一个节点的CPU分配完，然后再分配其他节点上的CPU。如bsub -n 64 的作业在每个节点含56个核的系统中会在第一个节点上分配56个核，在第二个节点上分配8个核。加上-R span[ptile=32]后就能保证两个节点上各分配32个核。

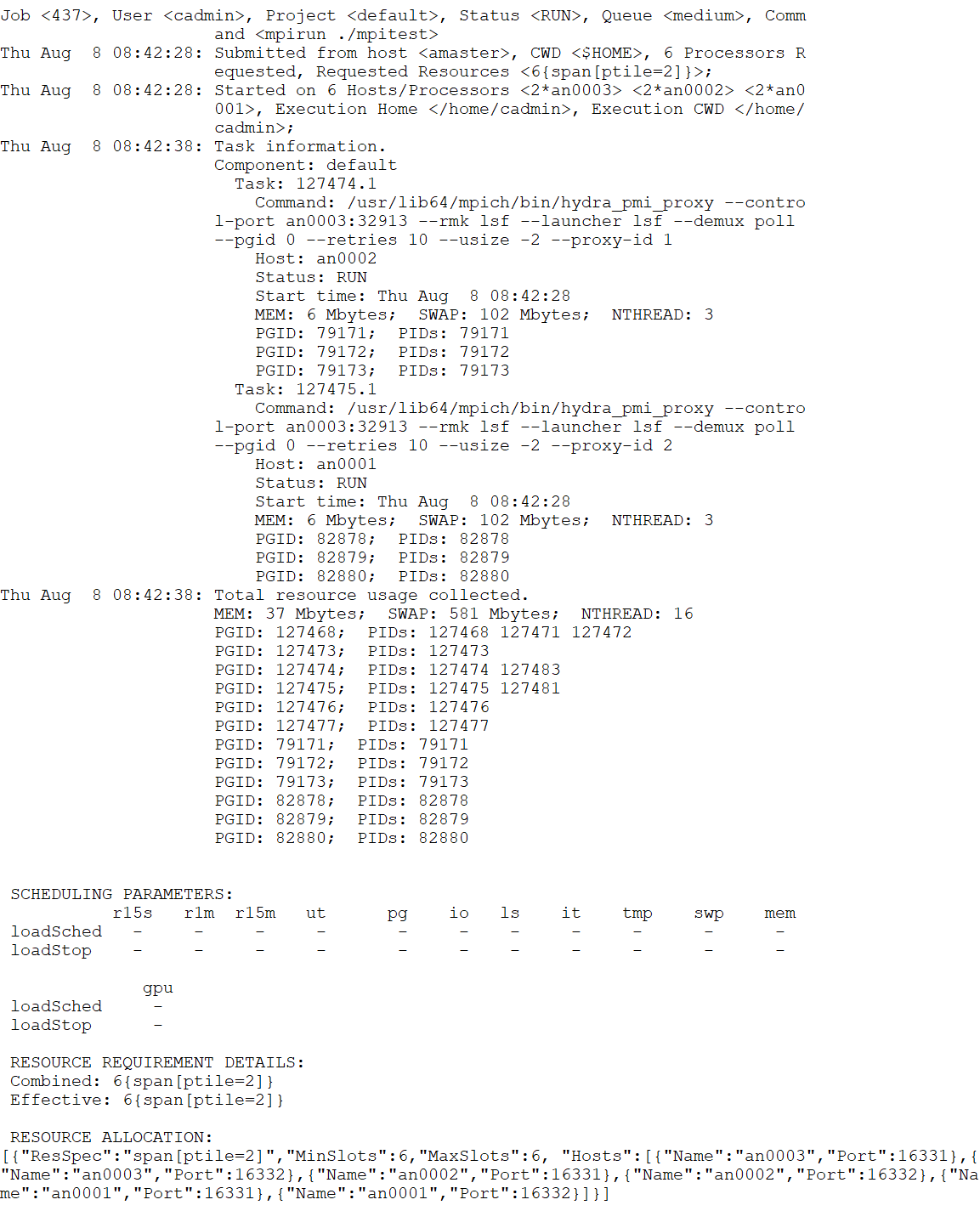

当作业运行后，“cjobs -l 作业号”可以看到mpirun通过AIP rsh启动远程任务的命令，如下方红框所示。

另外，通过命令“aip j i -p作业号”可以看到作业在每个节点给上每个进程的资源使用情况：

Intel MPI#

Intel MPI使用内置的Hydra分发和管理远程MPI任务。Hydra能自动识别AIP为作业分配的节点和CPU核。

备注

由于Intel MPI中Hydra的调度器集成bug，对于超过1024个核的MPI，需要使用AIP脚本impi-mpirun来替代mpirun。

例子：

bsub -n 1024 impi-mpirun myprogram

Intel MPI 2018和以前的版本#

Intel MPI 2018和以前的版本自动识别到AIP环境后，会自动使用AIP的远程任务分发工具（rsh）分发和管理远程MPI任务。为确认所有版本使用AIP的rsh为不是其他的工具，在mpirun命令行里定义rsh：

bsub -n 128 -R span[ptile=32] mpirun -bootstrap rsh myprogram

或者直接使用AIP脚本impi-mpirun代替mpirun:

bsub -n 128 -R span[ptile=32] impi-mpirun myprogram

Intel MPI 2019、2020和Intel oneAPI#

Intel MPI 2019以后的版本指定远程进程控制工具的参数略有变化，为-launcher。在mpirun命令行里定义rsh：

bsub -n 128 -R span[ptile=32] mpirun -launcher rsh myprogram

或者直接使用AIP脚本impi-mpirun代替mpirun:

bsub -n 128 -R span[ptile=32] impi-mpirun myprogram

MPICH和MVAPICH#

备注

由于Hydra的调度器集成bug，对于超过1024个核的MPI，需要使用AIP脚本impi-mpirun来替代mpirun。例子：csub -n 1024 impi-mpirun myprogram

与Intel MPI 2019一样，使用-launcher指定rsh。

bsub -n 128 -R span[ptile=32] mpirun -launcher rsh myprogram

或者直接使用AIP脚本impi-mpirun代替mpirun:

bsub -n 128 -R span[ptile=32] impi-mpirun myprogram

OpenMPI和Platform/HP/IBM MPI#

这几种MPI需要编写作业脚本，把AIP分配的节点名转换生成host文件，并告诉mpirun总核数。以下的例子为名字是ompi的脚本。这个脚本可用于OpenMPI、Platform/HP/IBM MPI。

#!/bin/bash
# For running OpenMPI, IBM MPI in SkyForm AIP
WORKDIR=`dirname ${CB_JOBFILENAME}`

rm -f ${WORKDIR}/mpi_machines.* # cleanup previous mpi_machines files

MACHFILE=${WORKDIR}/mpi_machines.${CB_JOBID}

# Make the Open MPI machine file by the using AIP tool
hostlist -o > ${MACHFILE}

mpirun -np $CB_DJOB_NUMPROC -machinefile ${MACHFILE} \
--mca plm_rsh_agent rsh $*

以上脚本中，红色部分是指定总核数，蓝色部分是指定运行节点，橙色部分是指定使用AIP的rsh。

提交作业命令：

bsub -n 128 -R span[ptile=32] ./ompi myprogram

AIP里面包含了脚本ompi-mpirun实现以上的功能，可以用于作业提交：

bsub -n 128 -R span[ptile=32] ompi-mpirun myprogram

MPI和OpenMP混合作业#

若MPI的任务进程是多线程的OpenMP，提交作业时需要定义3个参数

（1）-n m参数制定作业总CPU核数，m值等于：

节点数 * 每节点任务数 * 每任务CPU核数

（2）-R spen[ptile=x] 其中x为每个节点上的分配的核数，等于：

每节点任务数 * 每任务CPU核数

（3）-ENV OMP_NUM_THREADS=y其中 y值等于：每任务CPU核数

例子：

bsub -n 128 -ENV OMP_NUM_THREADS=8 -R span[ptile=32] ompi-mpirun ./myprog

这个OpenMPI作业一共用4个节点，每个节点上4个任务，每个任务8个核。

使用SLURM兼容命令提交MPI作业#

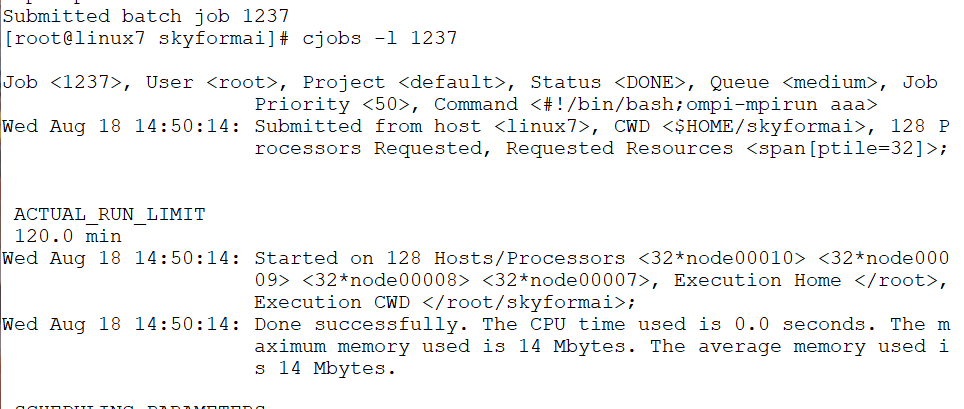

SkyForm AIP提供与SLURM兼容的作业提交命令，支持一部分SLURM常用参数，例子：

sbatch
#!/bin/bash
#SBATCH --ntasks-per-node=4
#SBATCH --ntasks=16
#SBATCH --cpus-per-task=8
ompi-mpirun ./myprog
