EDA行业Prometheus集群监控数据采集（exporter）#

系统简介#

AIP EDA Exporter是针对EDA AIP或LSF集群，基于Prometheus监控系统的集群负载采集器。 Prometheus通过它执行AIP命令行定期获取AIP的主机和作业统计数据，这些数据可以通过Grafana实现可视化。

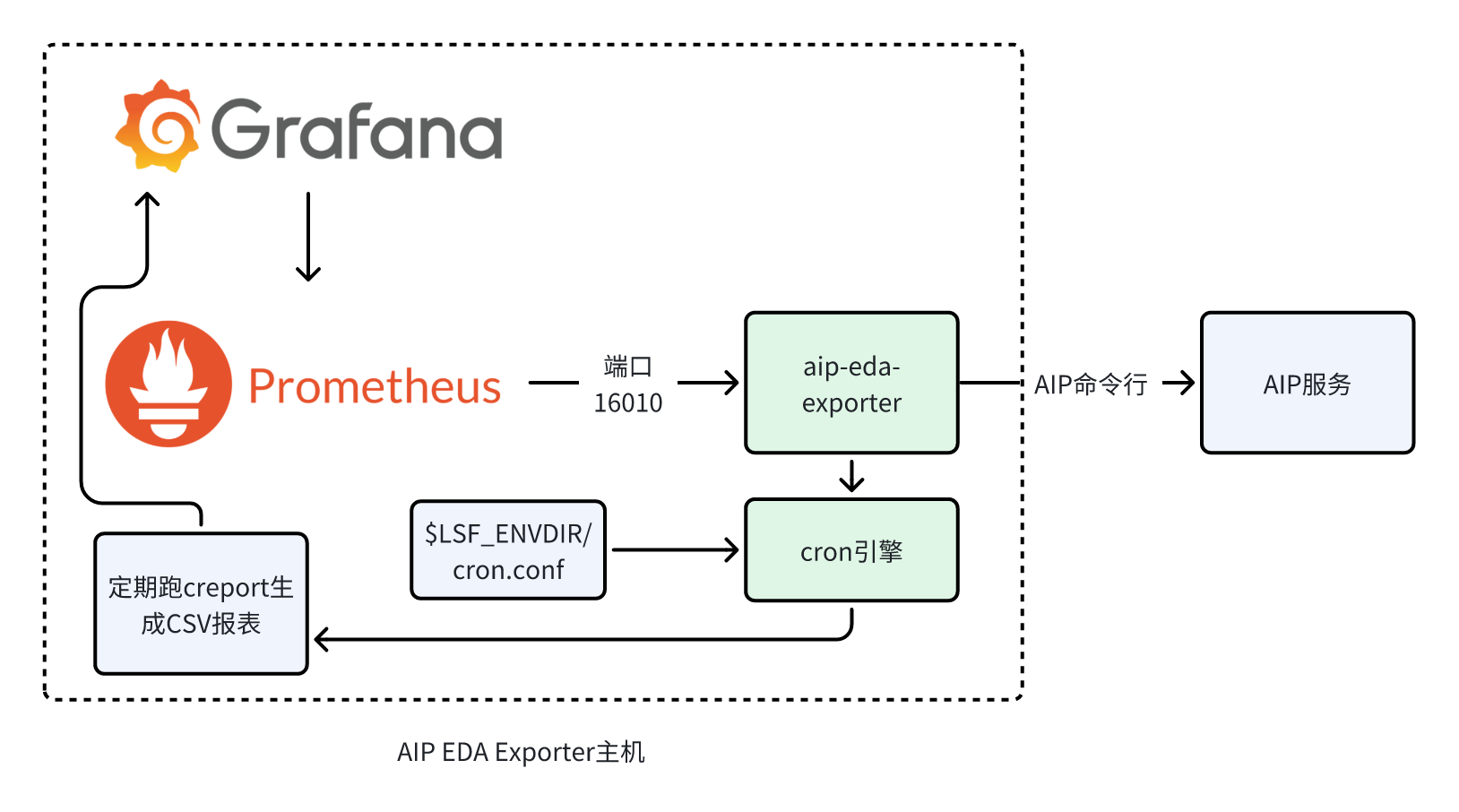

AIP EDA Exporter的数据流和架构见下图：

Prometheus配置定期调用aip-eda-exporter的接口获取AIP的数据，存放在自己的数据库里。Grafana里的可视化定期从Prometheus抽取数据显示。

安装前的准备#

AIP EDA Exporter部署的主机可以是AIP的客户端主机或者任意一台负载较轻的计算主机。如果AIP的master上有足够的CPU核和内存，建议放在master上，这样可以选择部署高可用（见后面的介绍）。 AIP EDA Exporter会定期从/opt/skyformai/etc读取AIP的可以文件，如果key文件无效，服务自动退出。
LSF支持的版本是：LSF 10.1.0.0或LSF 10.1.0.7或更高（暂不支持LSF 10.1.0.1 - LSF 10.1.0.6)。
安装包里包含有支持CentOS/RockyLinux/RHEL 7，8，9的Prometheus和Grafana软件。目前这个软件暂不支持Ubuntu（因为一般EDA软件不支持Ubuntu）。
主机上需要安装python3和python requests （pip3 install requests)

安装#

下载路径：https://skyformaip.com/aip/aip-eda-exporter.tar.gz

把下载的tar文件解压到一个临时目录里，在解压后的目录下运行:

./install

安装脚本自动完成以下的动作： #. 在本机安装包里自带的Prometheus v3，并在Prometheus里配置aip-eda-exporter。 #. 在本机安装包里自带的Grafana v12，并配置一些缺省的图表，这些图表通过Grafana的provisioning功能配置，修改后不能直接保存，需要导出后覆盖/etc/grafana/provisioning/dashboards里的相应的图表JSON文件。 #. 安装并启动aip-eda-exporter服务。

安装后的检查：

确保所有的服务正常运行，等到30秒后，运行:

systemctl status prometheus grafana-server aip-eda-exporter

利用Linux systemd查看服务日志最后部分：journalctl -x -e -u 服务名，例子:

journalctl -x -e -u aip-eda-exporter

配置#

aip-eda-exporter#

缺省不需要配置文件。没有配置文件时不输出运行作业的资源使用。如果需要运行作业的资源使用，可以在$LSF_ENVDIR (如：/opt/skyformai/etc或/opt/lsf/conf) 里生成aip-export.yaml。里面增加:

max_run_jobs: -1  #  打开运行作业的指标监控
cluster: aip      #  集群名。这个参数用于对所有指标增加cluster的标签，
                  #  用于多个集群共用一个Prometheus的场景
master_only: yes  #  只有在集群master上才输出数据。非master作为备用exporter
use_estream: y    #  指明作业监控数据使用cbsched的estream

max_run_jobs的可选值为：

0：禁止运行作业的每个作业的指标监控
正整数：当系统中运行作业数小于这个值时，启用运行作业的每个作业指标监控
-1：启用运行作业的每个作业指标监控

小技巧

cbsched的estream参考（参考 cb.yaml ) 里的estream_interval。

Prometheus#

Prometheus的配置文件为/usr/lib/prometheus/prometheus.yml。与aip-eda-exporter有关的配置为:

- job_name: "aip_eda_exporter"
  scrape_interval: 30s
  scrape_timeout: 30s
  static_configs:
  - targets: ["localhost:16010"]

如果需要接入已有的Prometheus，可以把以上这段插入到已有的scrape_configs里，并把targets里的locahost改到aip-eda-exporter运行的主机名或IP地址。

备注

缺省每30秒Prometheus采集一次数据，如果数据量太大，可以把这个参数调大一些。如果配置了许可证监控， exporter采集许可证服务器数据时会对许可证服务器有小些负载，最好把缺省的30秒改成60秒。

缺省Prometheus保存15天的数据，如果需要保留更长的时间（需要更大的存储空间，性能也会变差），修改/lib/systemd/system/prometheus.service里的ExecStart（例子中增加到60天）:

ExecStart=/usr/lib/prometheus/prometheus --storage.tsdb.retention.time=60d

Grafana#

Grafana的配置文件为/etc/grafana/grafana.ini。配的图表：/etc/grafana/provisioning/dashboards目录下的.json文件。修改这些文件后需要重启服务:

systemctl restart grafana-server

修改底色为浅色，修改/etc/grafana/grafana.ini里:
```
default_theme = light
```

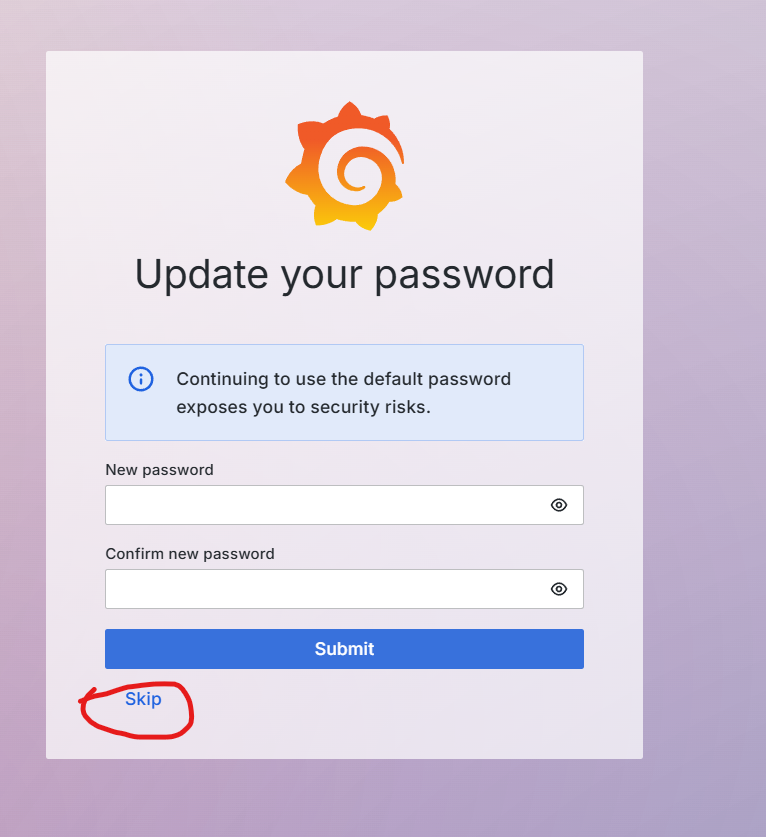

界面改为中文点击右上角的“Sign in”，用户名：admin，密码：admin。如果不修改admin密码，选择下方的skip。

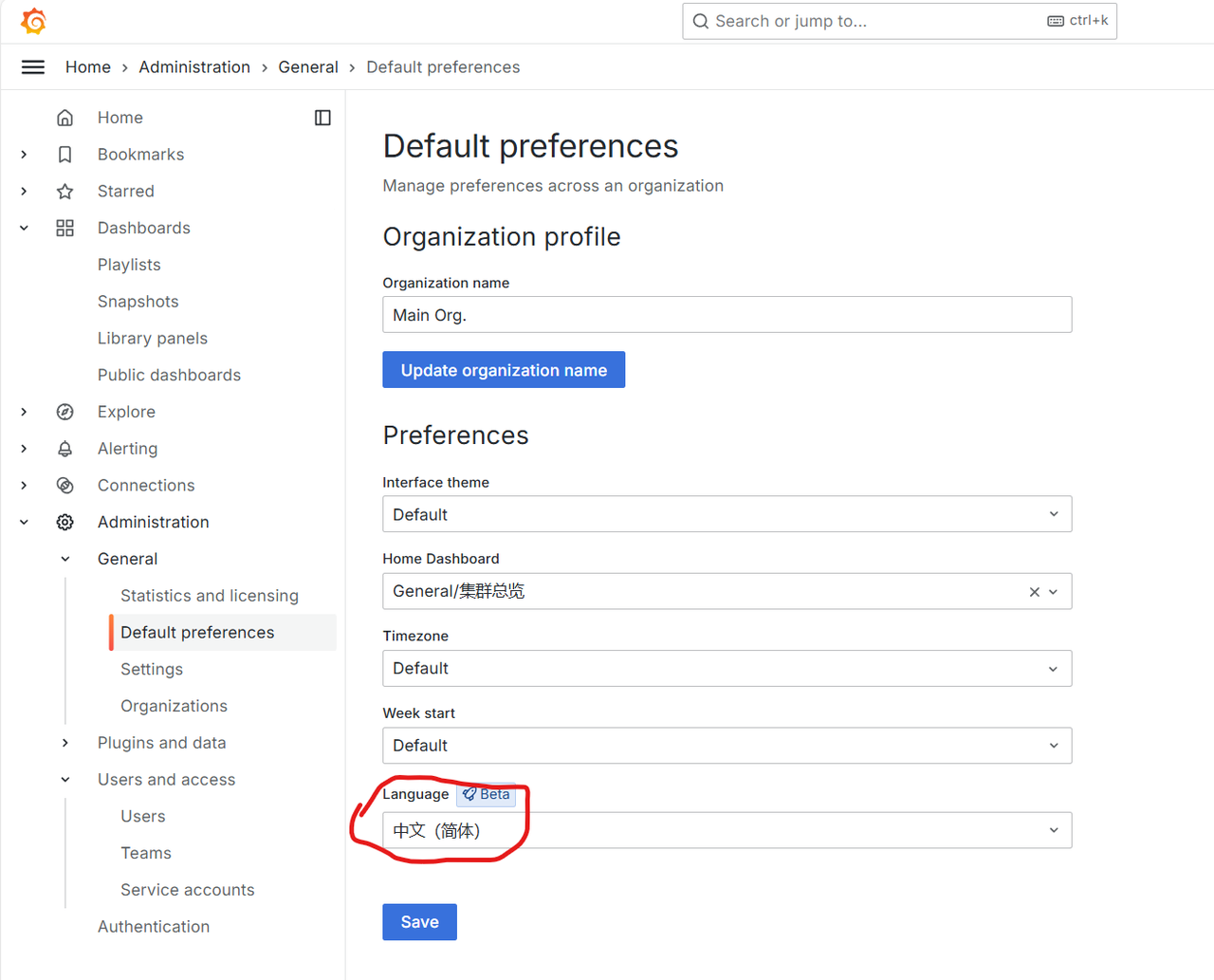

左侧菜单 Administration > General > Default perameters，最后一栏Language，选择“中文”，然后“Save”。确认“Save”。

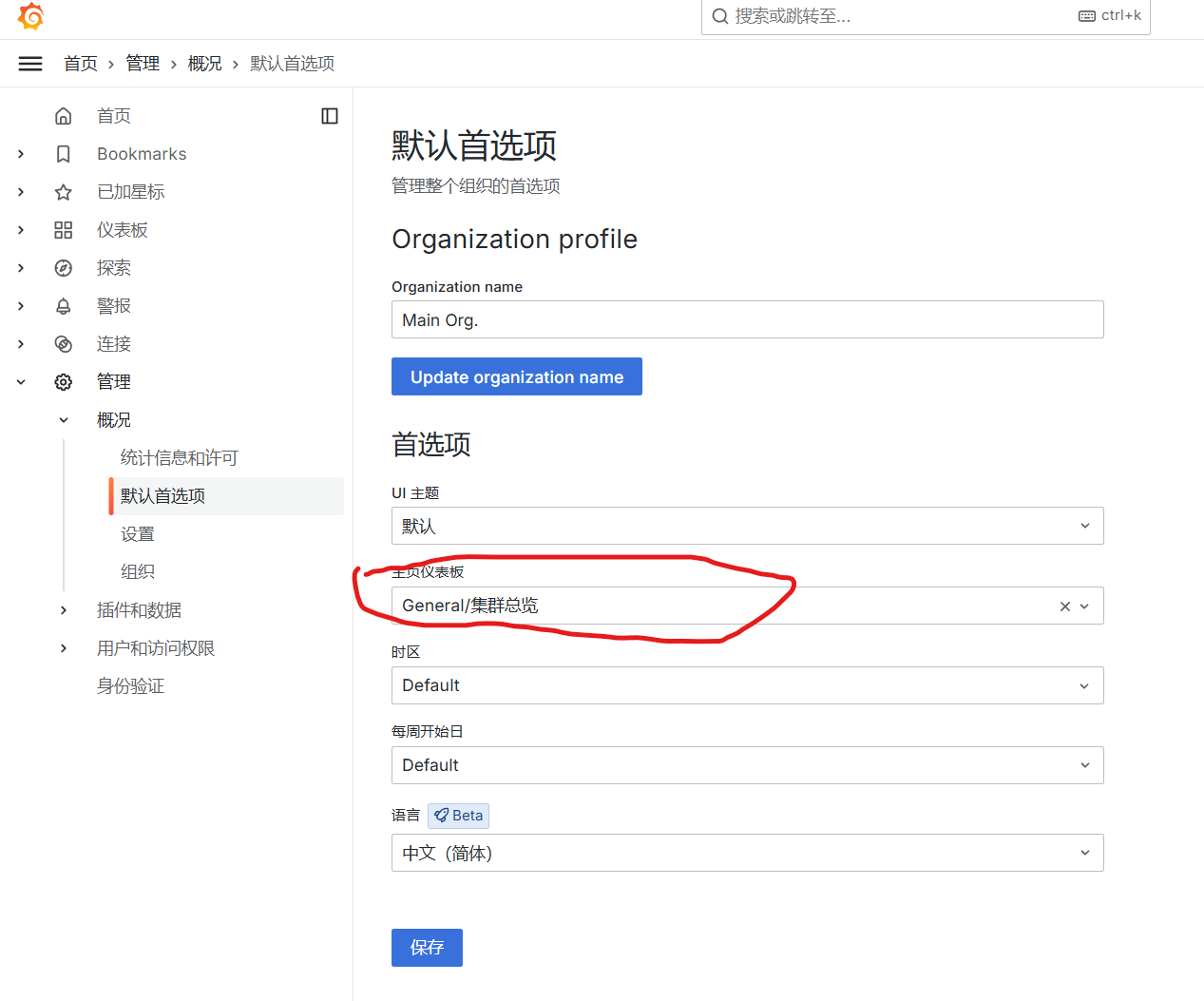

设置仪表盘主页在管理 > 概况 > 默认首选项中”主页仪表盘”，选择”General/集群总览”。

点击“首页”，可以看到集群总览仪表盘。

图表的编辑参考Grafana网上的文档。已有的图表修改后不能直接保存，有两个选项：
1. 可以点击右上方 “Save dashboard”右侧的箭头，选择“Save as copy”

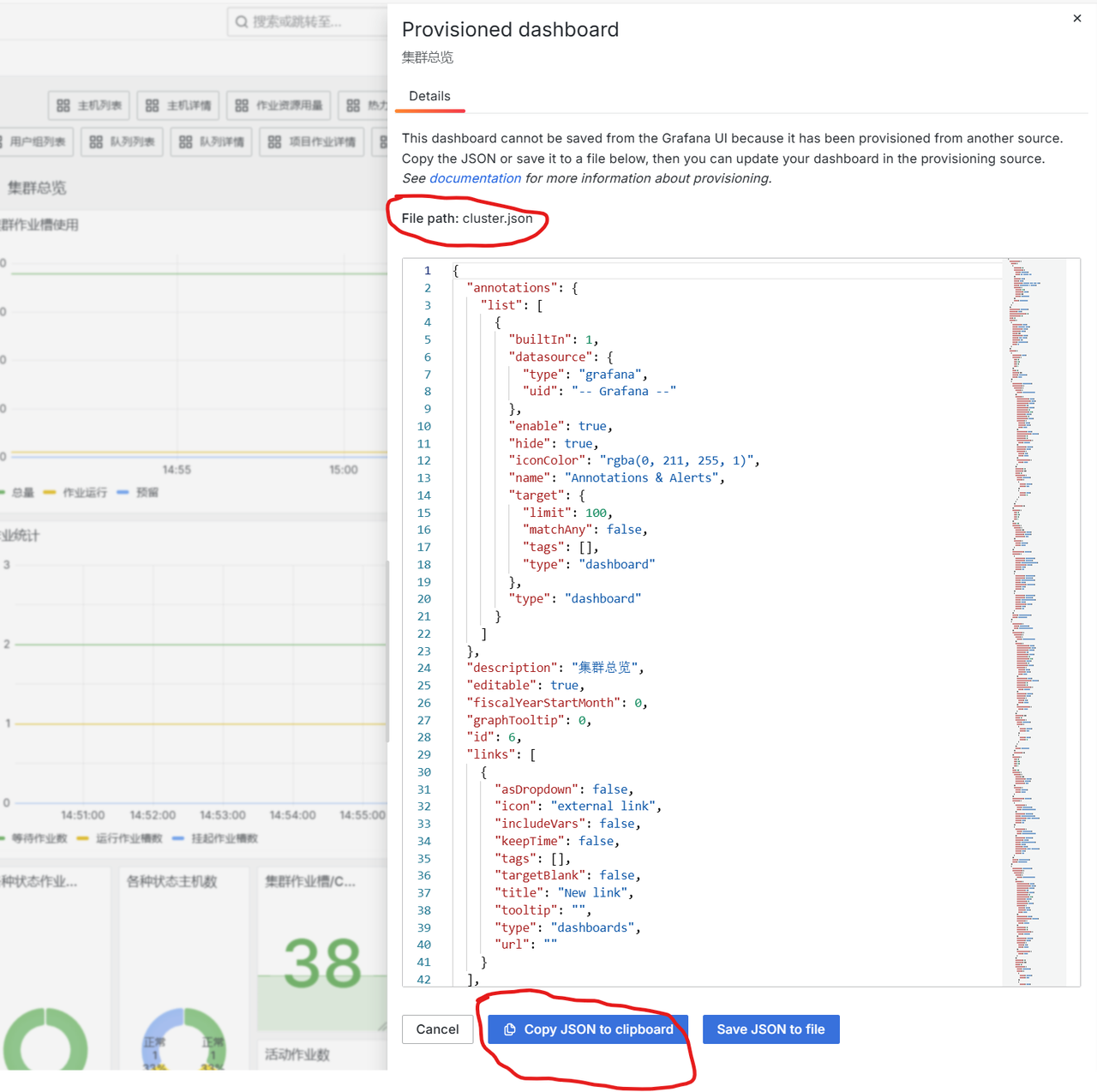

2. 点击”Save dashboard”后在弹窗下侧点击Copy JSON to clipboard，然后把内容覆盖/etc/grafana/provisioning/dashboards/里相应的.json文件，覆盖后重启grafana-server服务。

应用许可证监控#

安装#

应用许可证监控是可选项。若需要应用许可证监控，在安装时增加参数–enable-lic-exporter:

./install --enable-lic-exporter

安装脚本会安装并配置一个额外的服务lic-exporter。这个服务利用端口16011给Prometheus提供数据。exporter的可执行文件为/usr/sbin/lic-exporter。

配置#

应用许可证监控通过aip命令 aip li i。需要监控应用许可证则需要编写aip命令的许可证配置文件 lic.yaml。这个文件里定义了需要监控的许可证服务器信息，以便aip命令获取许可证使用数据。

参考 lic.yaml ，配置后用命令 aip li i 检查输出。命令输出例子:

SERVICE  SERVER           FEATURE  EXPIRY  TOTAL  FREE  USER    USE
Skyform  14203@licserver  aip              13     10    cadmin  1
Skyform  14203@licserver  aip              13     10    u001    1
Skyform  14203@licserver  cmp              23     23            0
Skyform  14203@licserver  amp              102    99    cadmin  1
Skyform  14203@licserver  amp              102    99    u001    2

检查#

最后检查lic-exporter的指标:

$ curl -s localhost:16011/metrics | grep lsf_lic
# HELP lsf_lic_expiry Feature Expiry Timestamp
# TYPE lsf_lic_expiry gauge
lsf_lic_expiry{feature="aip",server="13006@192.168.10.10",vendor="skyform_lmd"} 1.7749296e+09
lsf_lic_expiry{feature="amp",server="13006@192.168.10.10",vendor="skyform_lmd"} 1.814328e+09
lsf_lic_expiry{feature="cmp",server="13006@192.168.10.10",vendor="skyform_lmd"} 9.223372e+18
# HELP lsf_lic_free Free Licenses
# TYPE lsf_lic_free gauge
lsf_lic_free{feature="aip",server="13006@192.168.10.10",vendor="skyform_lmd"} 10
lsf_lic_free{feature="amp",server="13006@192.168.10.10",vendor="skyform_lmd"} 99
lsf_lic_free{feature="cmp",server="13006@192.168.10.10",vendor="skyform_lmd"} 23
# HELP lsf_lic_total Total Licenses
# TYPE lsf_lic_total gauge
lsf_lic_total{feature="aip",server="13006@192.168.10.10",vendor="skyform_lmd"} 13
lsf_lic_total{feature="amp",server="13006@192.168.10.10",vendor="skyform_lmd"} 102
lsf_lic_total{feature="cmp",server="13006@192.168.10.10",vendor="skyform_lmd"} 23
# HELP lsf_lic_use Licenses in Use
# TYPE lsf_lic_use gauge
lsf_lic_use{feature="aip",user="cadmin"} 1
lsf_lic_use{feature="aip",user="u001"} 1
lsf_lic_use{feature="amp",user="cadmin"} 1
lsf_lic_use{feature="amp",user="u001"} 2

creport统计报表生成#

aip-eda-exporter里含有一个cron引擎。配置文件为$LSF_ENVDIR/cron.conf。配置文件的格式与Linux上的crontab一致，即每一行为cron时间配置，空格，所执行的命令。安装后的配置（如/opt/skyformai/etc/cron.conf）如下:

59 23 * * * python3 /usr/sbin/throughput.py /opt/lsf/work/cluster1/aip-eda-exporter

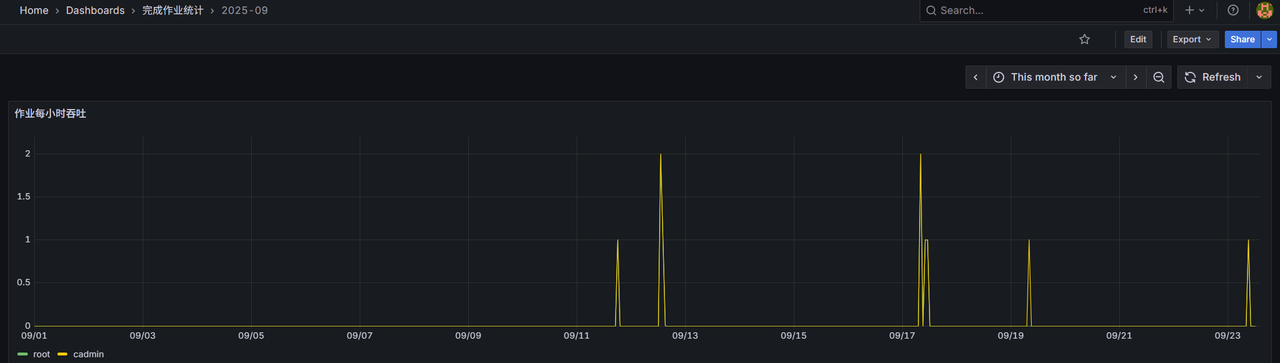

在每天的23:59分运行Python 脚本/usr/sbin/throughput.py 调用creport生成当月的每小时作业吞吐CSV报表。文件存放在/opt/lsf/work/集群名/aip-eda-exporter里，每月的文件名为YYYY-MM.job-throughput-user.csv，如2025-09.job-throughput-user.csv。 Python脚本throughput.py同时在Grafana里用admin账号用Grafana API生成响应的dashboard。 dashboard放在dashboard目录“完成作业统计”里，每月一个dashboard。

警告

如果admin账号的密码改了，需要修改/usr/sbin/throughput.py

从Grafana的面板（Panel）数据中输出CSV#

如果需要从Grafana dashboard的某个面板（panel）里抓取数据，输出到一个CSV文件里，以便被Excel读取，可以利用包里的工具 panels2csv.py。工具在解压包里的grafana/custom目录下。

警告

这个工具依赖于Python3的pandas包。在线系统可以用命令直接从互联网上拉:

pip3 install pandas

离线环境可以先下载whl文件，然后把文件拷到这个工具运行的主机上安装:

pip3 download pandas          # 会同时下载依赖包
pip3 install *.whl            # 在跑工具的主机上安装下载的包

Python 3.6的包（EL7/EL8）也可直接从AIP网站上下载： https://skyformaip.com/aip/python36-pandas.tar.gz

工具panels2csv.py需要读取一个配置文件，定义输出的具体内容:

./panels2csv.py ./csv.yaml

配置文件的例子和每个参数的解释如下，一个配置文件可以定义输出多个panel的CSV文件，如果输出文件名不定义，则输出到stdout:

grafana_url: http://192.168.10.100:3000                       # Grafana访问URL
# grafana_token: absdffe35fa                                  # 如果Grafana不允许匿名访问，需要在Grafana中生成访问token，配置于此
reports:                                                      # 定义一组report
- dashboard_uid: f1ed5407-6f68-4af2-968d-c8acad049ffd         # dashboard的uid，获得方法见下方说明
  panel_id: 3                                                 # panel的ID，获得方法见下方说明
  from: now-1d                                                # 数据起始时间，可以是Grafana里的相对时间或UNIX毫秒时间戳
  to: now                                                     # 数据终止时间，与from格式相同
  csvfile: aip-aipg-io-DATE.csv                               # 生成的CSV文件名，里面的DATE字串会被运行命令时的“年-月-日”替代
  vars:                                                       # 如果panel里用了变量，需要这些变量的值，否则CSV生成失败
  - name: cluster
    value: aip
  - name: hostname
    value: aipg
- dashboard_uid: f1ed5407-6f68-4af2-968d-c8acad049ffd
  panel_id: 10
  from: now-1d
  to: now
  csvfile: aip-aipg-slots-DATE.csv
  vars:
  - name: cluster
    value: aip
  - name: hostname
    value: aipg

这个配置例子生成两个CSV文件，如aip-aipg-io-2025-05-01.csv和aip-aipg-slots-2025-05-01.csv。

获得仪表板dashboard uid的方法#

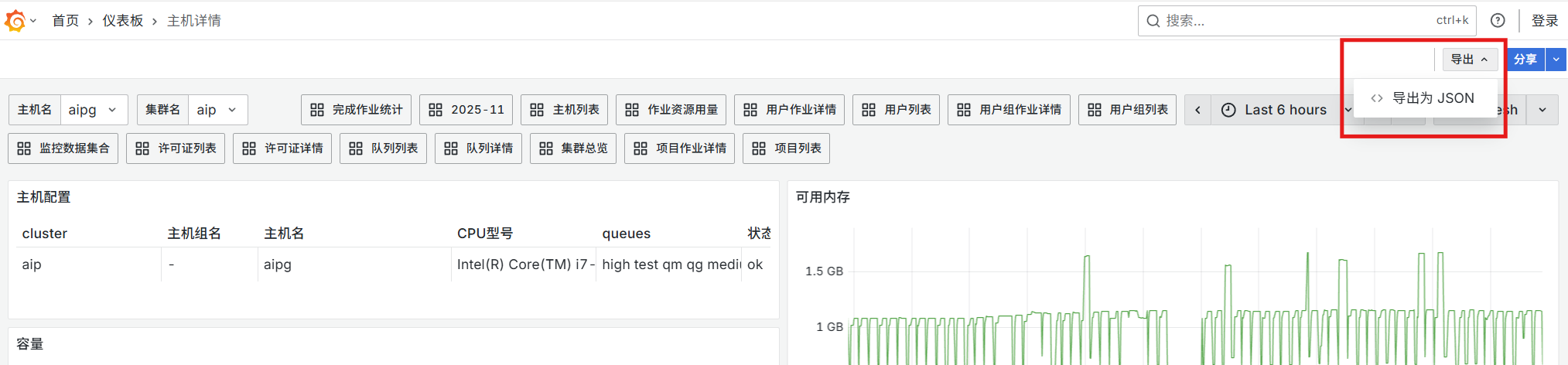

在Grafana中访问面板（panel）所在的仪表板（dashboard），点击右上方的“导出”，选择“导出为JSON”。

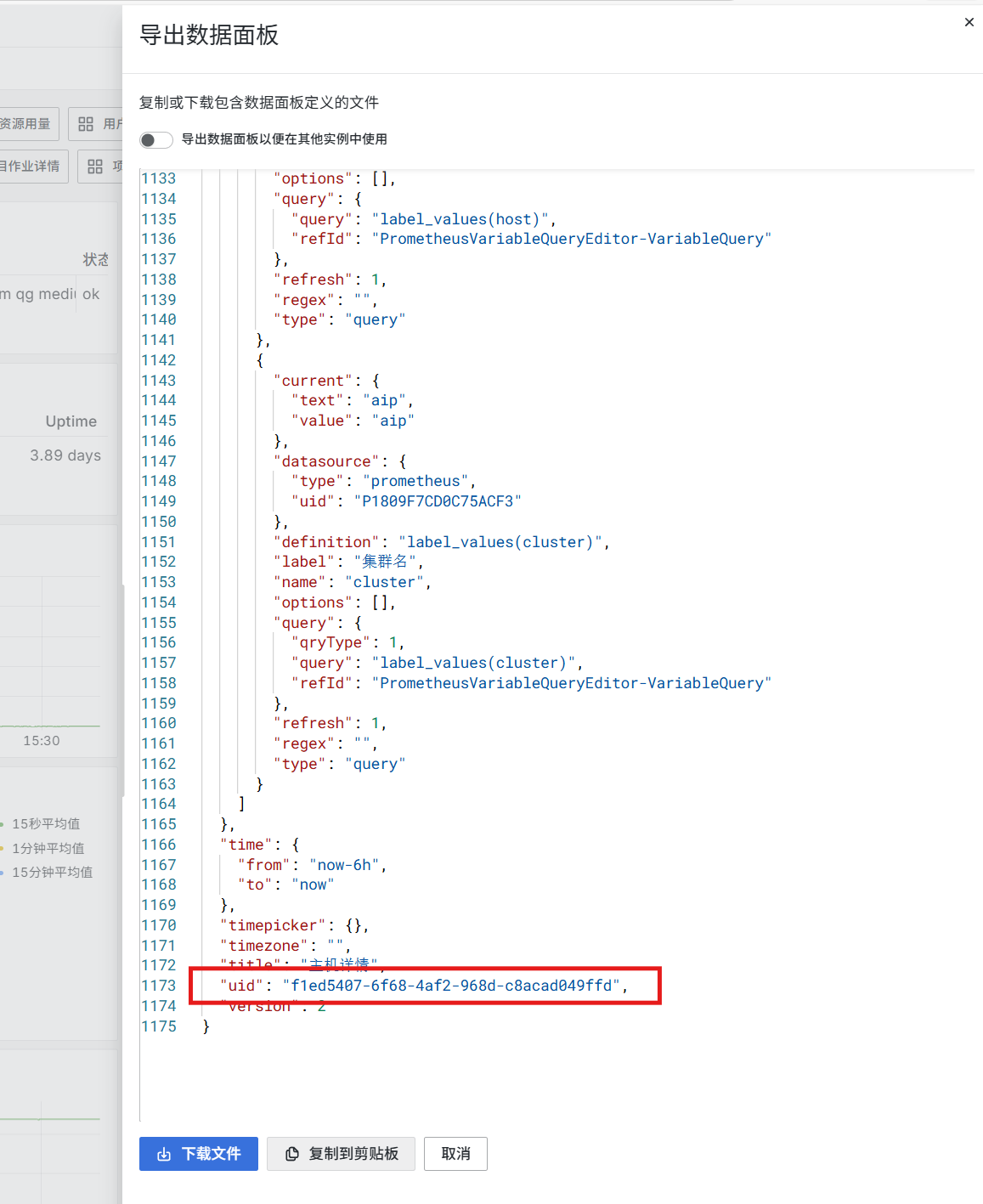

输出的尾部有“uid”的值。

获得面板panel id的方法#

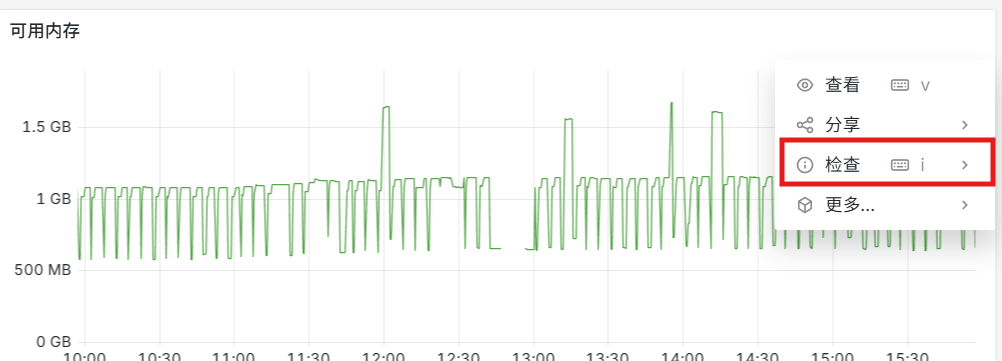

在Grafana中访问panel所在的仪表板（dashboard），点击panel右上角的三个竖点打开菜单，点击“检查”，选择“面板JSON”。

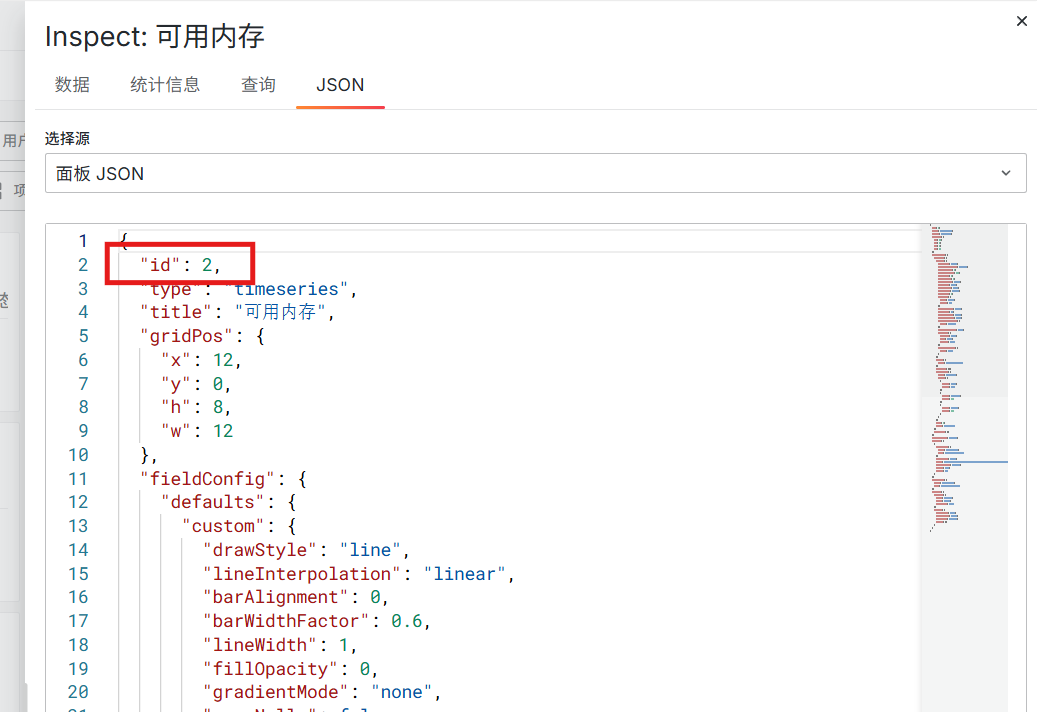

输出的头部有“id”的值。

备注

若需要每天定时生成CSV文件，可以利用aip-eda-exporter里自带的cron工具。详见 creport统计报表生成。

小技巧

CSV文件里数据的标题使用面板Legend里的值，缺省的Legend是表达式，需要输出CSV的面板里建议修改每个Quary中Legend的值。

可选参数的动态报表生成#

aip-eda-exporter的安装包里有一个工具用于生成Grafana的动态仪表版 grafana/custom/custom-view.py。

警告

这个工具不支持LSF集群的监控参数。

这个工具使用命令行参数定义生成的仪表盘里的面板和时间窗。命令行参数为：

-h | –help

命令参数说明。

-c | –cluster 集群名

可选。选择生成某个集群的仪表盘，缺省：所有集群。

-d | –duration 起始时间,终止时间

必选。定义时间窗。语法为Grafana可接受的语法。例子：

now-1d,now
1764430476000,176551687000 # 时间戳毫秒

-g | –grafana Grafana连接URL

必选。定义Grafana连接方式。格式为：http://用户:密码@IP地址:端口。由于需要修改Grafana的仪表盘，需要提供可以增删仪表盘的用户名和密码。例子：http://admin:admin@192.168.10.100:3000。

-m | –host 主机名

可选。选择生成某主机的仪表盘。

-q | –queue 队列名

可填。选择生成某队列的仪表盘。

-p | –prometheus Prometheus访问URL

获得Prometheus内集群、队列以及队列所含主机的结构数据，以及可用于面板的指标。这个参数与所有其他参数互斥。输出例子:

{
  "clusters": [
    {
      "cluster": "aip",
      "queues": [
        {
          "queue": "high",
          "hosts": [
            "aipg",
            "aipm",
            "centos6",
            "node111",
            "u22",
            "w19"
          ]
        },
        {
          "queue": "test",
          "hosts": [
            "aipg",
            "u22"
          ]
        },
        {
          "queue": "qm",
          "hosts": [
            "aipg",
            "aipm"
          ]
        }
      ]
    }
  ],
  "metrics": [
    "cpuut",
    "iokbps",
    "memgb",
    "slots",
    "cpurq",
    "tmpgb",
    "memut",
    "slotut"
  ]
}

指标

必选。定义一个或多个面板指标，多个指标用逗号隔开。多个指标或生成多个面板。指标为：

cpurq：CPU进程队列平均值，有15秒，1分，和15分三个指标在一个面板里。
cpuut：CPU平均利用率，单位为%。
iokbps：IO单位为kbps。
memgb：最大可用总内存和已用总内存，单位为GB。
memut：内存利用率，单位为%。
slots：最大作业槽数和已用作业槽数。
slotut：作业槽（CPU核占用率）利用率，单位为%。
tmpgb：主机/tmp最大空间和已用空间总和，单位为GB。

命令输出

生成的Grafana仪表板访问URL。

警告

生成的仪表板的名字为“可选参数报表”。请不要修改这个名字。

例子，生成集群aip中队列medium在过去24小时的slotut和cpuut:

./custom-view.py -d now-24h,now -g http://admin:admin@192.168.10.100:3000 -c aip -q medium slotut,cpuut

http://192.168.10.100:3000/d/6df63e2f-fa89-4479-bce7-22b5e435eaf7/e58faf-e98089-e58f82-e695b0-e68aa5-e8a1a8?kiosk&from=now-24h&to=now

例子中的输出是仪表板的访问URL。

高可用方案（独立部署）#

高可用的方案是:

把Prometheus、Grafana、和aip eda exporter在每个master节点上部署一套
把Prometheus的数据库放到共享存储上:
```
mv /usr/lib/prometheus /share/prometheus
```
删除本地文件 rm -fr /usr/lib/prometheus，然后在每个master上建立symlink：ln -s /share/prometheus /usr/lib/prometheus

修改每台机器上的/lib/systemd/system/prometheus.service:

[Unit]
Description=Prometheus
[Service]
WorkingDirectory=/usr/lib/prometheus
ExecStart=/usr/lib/prometheus/prometheus.sh
Restart=always
RestartSec=15
[Install]
WantedBy=multi-user.target

重启每台master主机上的prometheus服务:

systemctl daemon-reload; systemctl restart prometheus

prometheus.sh脚本定期检测本机是否为AIP master，如果不是，杀死prometheus进程，循环等待，这样保证任何时候只有一个prometheus进程从AIP获取数据，放到共享的Prometheus数据库里。

高可用方案（与SkyForm集群管理集成）#

把exporter安装在集群的两台master上，同一时间只有主master上的exporter有数据:

./install --exporter-only --master-only

配置Prometheus同时从两台master上的exporter中采集数据，Prometheus.yml的例子:

scrape_configs:
- job_name: "aip_eda_exporter"
  scrape_interval: 30s
  scrape_timeout: 30s
  static_configs:
  - targets: ["localhost:16010"]                 # master 1
- job_name: "aip_eda_exporter1"
  scrape_interval: 30s
  scrape_timeout: 30s
  static_configs:
  - targets: ["192.168.10.101:16010"]            # master 2

采集的数据指标#

可以通过运行以下命令获取aip-eda-exporter的输出指标:

curl localhost:16010/metrics | grep lsf_

备注

每个指标都有cluster标签，cluster的值是配置在$LSF_ENVDIR/aip-exporter.yaml里的，例子：cluster: aip

集群#

指标：

lsf_cluster_maxslots: 集群总作业槽数
lsf_cluster_nclosed: 集群关闭的作业槽数
lsf_cluster_nresv: 集群保留的作业槽数
lsf_cluster_nrun: 集群运行的作业槽数
lsf_cluster_nunavail: 集群不可用作业槽数
lsf_cluster_nused: 集群已用作业槽数
lsf_cluster_maxmemgb: 集群最大内存GB
lsf_cluster_usedmemgb: 集群已用内存GB
lsf_cluster_ut: 集群权重CPU利用率%

作业数#

指标：

lsf_job_pjobs: 集群等待作业数，标签:
- preason: 作业等待原因
lsf_job_runjobs: 集群作业运行数
lsf_job_suspjobs: 集群作业挂起数

主机#

备注

主机指标都带有以下标签：

hgroups: 主机所属主机组（可多个）
queues: 主机所属主机队列（可多个）
host: 主机名
model: 主机CPU型号
status: 主机状态（参考 chosts 输出）

指标：

lsf_host_cpuut: 主机CPU利用率%
lsf_host_ncpus: 主机CPU核数
lsf_host_iokbps 主机网络IO kb/s
lsf_host_maxmemgb: 主机安装的内存GB
lsf_host_maxslots: 主机最大作业槽数
lsf_host_maxswapgb: 主机配置的交换区GB
lsf_host_maxtmpgb: 主机/tmp最大空间GB
lsf_host_nresv: 主机预留作业槽数
lsf_host_nrun: 主机运行作业槽数
lsf_host_nused: 主机已用作业槽数
lsf_host_pg: 主机操作系统分页率
lsf_host_r15m: 主机OS进程队列15分钟平均值
lsf_host_r15s: 主机OS进程队列15秒钟平均值
lsf_host_r1m: 主机OS进程队列1分钟平均值
lsf_host_uptime: 主机开机后的时间（分钟）
lsf_host_usedmemgb: 主机已用内存GB
lsf_host_usedswapgb: 主机已用交换区GB
lsf_host_usedtmpgb: 主机已用/tmp存储GB
lsf_host_usedtmpgb: 主机已用/tmp存储GB

运行的作业（可选）#

备注

运行的作业指标都带有以下标签：

jobid：作业号
nslots：作业槽数
user：作业用户

这些指标由aip-exporter.yaml里的max_run_jobs控制。见本章上面的描述。

指标：

lsf_job_cpusec: 作业CPU使用时间（秒）
lsf_job_cpuut: 作业当前CPU利用率%
lsf_job_memgb: 作业当前内存使用GB
lsf_job_iokbps: 作业当前文件IO kb/s
lsf_job_nthreads: 作业当前线程数
lsf_job_swapgb: 作业虚存使用GB
lsf_job_runtime: 作业运行时长（秒）
lsf_job_reqmemgb: 作业请求内存预留（GB）

队列#

备注

队列指标都带有以下标签：

queue: 队列名
status: 队列状态（参考 cqueues 输出）

指标：

lsf_queue_maxslots: 队列最大可用作业槽数
lsf_queue_npend: 队列等待作业槽数
lsf_queue_nrun: 队列运行作业槽数
lsf_queue_nsusp: 队列挂起作业槽数
lsf_queue_pjobs: 队列等待作业数
lsf_queue_usedslots: 队列已用作业槽数
lsf_queue_maxmemgb: 队列最大可用内存GB
lsf_queue_usedmemgb: 队列已用内存GB
lsf_queue_ut: 队列权重CPU利用率%

共享资源#

备注

共享资源指标都带有以下标签：

resource: 共享资源名

指标：

lsf_shared_res_value：共享资源总数
lsf_shared_res_used：共享资源已用数

共享文件系统#

共享文件系统指标由自动检测NFS和GPFS挂载获得。

指标：

lsf_sharedfs_max：共享文件系统总容量GB，标签：share - 挂在目录
lsf_sharedfs_used：共享文件系统已用容量GB，标签：share - 挂在目录

调度用户组#

指标：

lsf_ugroup_npend:组等待作业槽数，标签：
- ugroup: 组名
- preason: 作业等待原因
lsf_ugroup_nrun: 组运行作业槽数，标签ugroup: 组名
lsf_ugroup_nsusp：组挂起作业槽数，标签ugroup: 组名

用户#

指标：

lsf_user_npend：用户等待作业槽数，标签：
- user：用户名
- preason：作业等待原因
lsf_user_nrun：用户运行作业槽数，标签user：用户名
lsf_user_nsusp：用户挂起作业槽数，标签user：用户名

项目#

指标：

lsf_proj_npend: 项目等待作业槽数，标签：
- project：项目名
- preason：作业等待原因
lsf_proj_nrun：项目运行作业槽数，标签project：项目名
lsf_proj_nsusp：项目挂起作业槽数，标签project：项目名

主机组#

指标：

lsf_hgroup_maxslots: 主机组最大可用作业槽，标签 hgroups: 组名
lsf_hgroup_usedslots: 主机组已用作业槽，标签 hgroups: 组名
lsf_hgroup_maxmemgb: 主机组最大可用内存GB，标签 hgroups: 组名
lsf_hgroup_usedmemgb: 主机组已用内存GB，标签 hgroups: 组名
lsf_hgroup_ut: 主机组权重CPU利用率%，标签 hgroups: 组名

应用许可证#

数据指标没有cluster标签，因为许可证是跨集群的。

指标：

lsf_lic_total：Feature的总许可数，标签:
- feature：Feature名
- vendor：厂商daemon名
- server：许可证服务器（端口@主机）
lsf_lic_free：Feature的可用数，标签：
- feature：Feature名
- vendor：厂商daemon名
- server：许可证服务器（端口@主机）
lsf_lic_use：Feature的被使用数，标签：
- feature：Feature名
- user：用户名
lsf_lic_expiry：Feature有效到期时间戳，标签：
- feature：Feature名
- vendor：厂商daemon名
- server：许可证服务器（端口@主机）

排错#

aip-eda-exporter没有输出，怎样排查？#

当运行curl localhost:16010/metrics 没有输出时，首先运行AIP命令lsid查看AIP的key文件是否有效。然后查看以下AIP命令是否正常（aip-eda-exporter调用这些aip命令）:

bhosts -w -o "host_name status max njobs run ssusp ususp rsv hgroups queues delimiter='|'" -noheader
lsload -o "HOST_NAME status ut r15s r1m r15m io tmp mem swp pg up delimiter='|'"
bhosts -s -noheader
cjobs -u all -o "id stat user ugroup queue app run_time nalloc_slot name description proj group pend_reason cpu_used ut mem swap io nthread reqmem delimiter='|'" -noheader
bqueues -o "queue priority status maxj ulj jlp jlh numjobs numpend numrun numssusp numususp numreserve pjobs maxavail_slots"

Prometheus里部分指标有，部分指标没有，怎样排查？#

lsf_job, lsf_user, lsf_proj, lsf_ugroup等指标与作业挂钩。集群里没有作业时，这些指标都没有。当集群里有作业时，这些指标会自动出现。

本页
